• Manufacturer Part# BAT60JFILM
  • Product CategoryDiscrete Semiconductor Products
  • Short DescriptionDIODE SCHOTTKY 10V 3A SOD323Diode Schottky 10V 3A ...
  • More DetailN/A
In Stock: 51000

Can ship immediately

Technical Details

  • Series:--
  • Packaging:Tape & Reel (TR)
  • Part Status:Active
  • Diode Type:Schottky
  • Type:--
  • Voltage - DC Reverse (Vr) (Max):10V
  • Unidirectional Channels:--
  • Current - Average Rectified (Io):3A (DC)
  • Voltage - Reverse Standoff (Typ):--
  • Voltage - Forward (Vf) (Max) @ If:580mV @ 1A
  • Voltage - Breakdown (Min):--
  • Speed:Fast Recovery = 200mA (Io)
  • Voltage - Clamping (Max) @ Ipp:--
  • Reverse Recovery Time (trr):--



  • Current - Peak Pulse (10/1000µs):--
  • Current - Reverse Leakage @ Vr:6µA @ 10V
  • Power - Peak Pulse:--
  • Capacitance @ Vr, F:--
  • Power Line Protection:--
  • Mounting Type:Surface Mount
  • Applications:--
  • Package / Case:SC-76, SOD-323
  • Capacitance @ Frequency:--
  • Supplier Device Package:SOD-323
  • Operating Temperature:--
  • Operating Temperature - Junction:150°C (Max)
  • Base Part Number:BAT60J

Description

1. DESCRIPTION

Schottky barrier diode encapsulated in a SOD-323 small SMD package. This device is intended for use in portable equipments. It is suited for DC to DC converters, step-up conversion and power management.

2. FEATURES AND BENEFITS

    1. VERY SMALL CONDUCTION LOSSES

    2. NEGLIGIBLE SWITCHING LOSSES

    3. LOW FORWARD VOLTAGE DROP

    4. EXTREMELY FAST SWITCHING

    5. SURFACE MOUNTED DEVICE

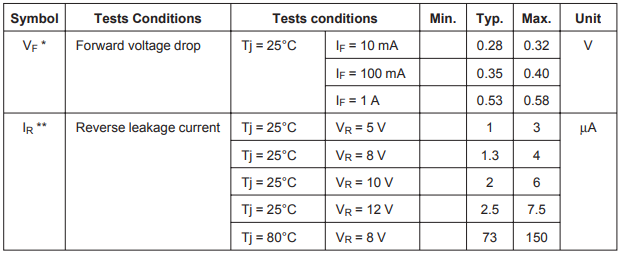

3. STATIC ELECTRICAL CHARACTERISTICS

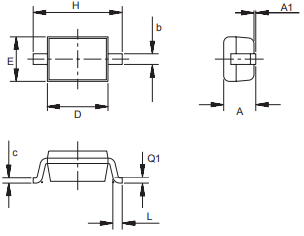

4. PACKAGE MECHANICAL DATA
